Bewährte Präzision konsequent
weiterentwickelt
Der entscheidende Vorteil des C-Frame-Messsystems liegt in der intelligenten Verbindung von höchster Messpräzision und außergewöhnlicher Prozessgeschwindigkeit. So werden Durchlaufzeiten reduziert, Produktivität erhöht und eine konstant hohe Prozessqualität sichergestellt – für mehr Effizienz in jeder Anwendung.
Durch den permanenten 2-Punkt-Kontakt mit der Walze ermöglicht das C-Frame-Messsystem Absolutmessungen für die hochgenaue Erfassung von Rundlauf, Form und Walzendurchmesser.

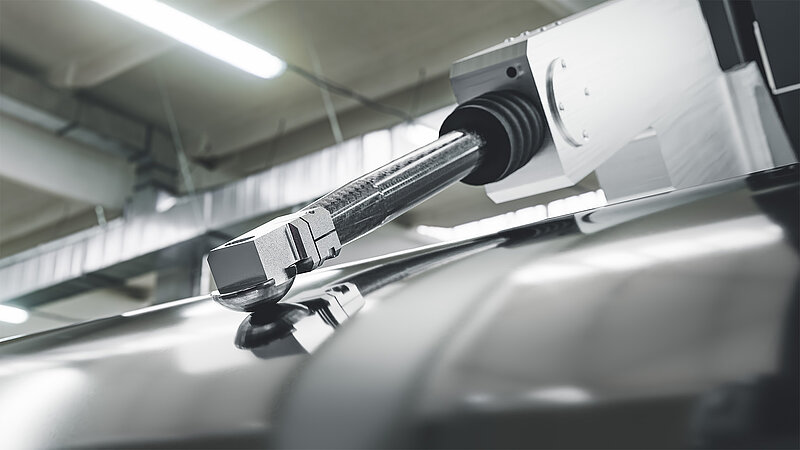

Ergänzend dazu dient der C-Taster – als Erweiterung der 2-Punkt-Messung zu einem 3-Punkt- Messsystem – nach dem Einlegen der Walze in die Maschine zur präzisen Vermessung sowie zur hochgenauen Parallelausrichtung der Walze zur Horizontalachse. Die so ermittelten Geometriedaten ermöglichen eine exakte Erfassung von Formabweichungen und schaffen die Grundlage für höchste Messsicherheit.
Schlank, leicht, leistungstark und wartungsfreundlich
Design trifft Performance
Mit der jüngsten Optimierung präsentiert sich das bewährte C-Frame-Messsystem in einer moderneren, leichteren und noch servicefreundlicheren Ausführung – ohne Kompromisse bei Präzision und Prozesssicherheit.
Die hochpräzisen Messsysteme der C-Frame-Serie ermöglichen eine direkte In-Prozess-Messung mit höchster Genauigkeit. Formfehler, Durchmesserabweichungen und Oberflächenunregelmäßigkeiten werden „On-the-Fly“ erkannt. Das Ergebnis: gleichbleibend hohe Produktqualität, reduzierter Abschliff und minimierte Schleifzeiten.
Messtechnik neu gedacht

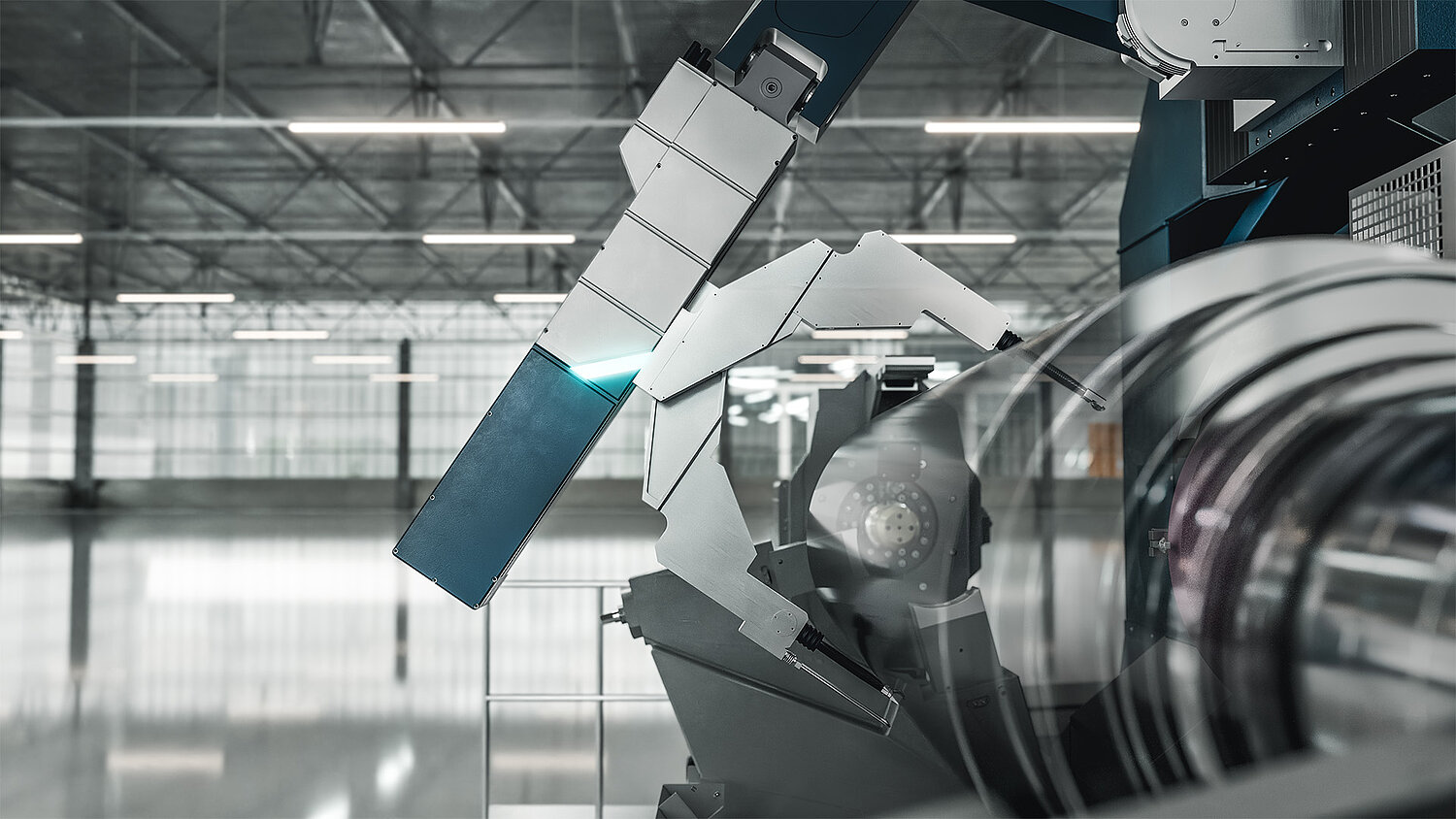

Zwei-Punkt-Messung während des Schleifvorgangs möglich
Intelligente In-Prozess-Messung
für maximale Effizienz
Dank perfekt aufeinander abgestimmter Komponenten ermöglicht das hochpräzise C-Frame- Messsystem eine direkte In-Prozess-Messung mit außergewöhnlicher Wiederhol- und Messgenauigkeit. Abweichungen werden während des Schleifvorgangs in Echtzeit erkannt und über die Maschinensteuerung automatisch kompensiert.
Die nahtlose Integration in die Herkules Walzenschleifmaschinensteuerung schafft die Grundlage für autonome, digitalisierte Schleifprozesse mit lückenloser Überwachung und Dokumentation. Das Ergebnis: optimierte Standzeiten, höherer Durchsatz und maximale Ressourceneffizienz.
| Größe | Durchmesser |
| Large | 100 - 1.600 mm |
| Medium | 100 - 1.000 mm |
| Small | 20 - 450 mm und 100 - 500 mm |
Size S/M
Perfekt für kleine bis mittlere Durchmesser

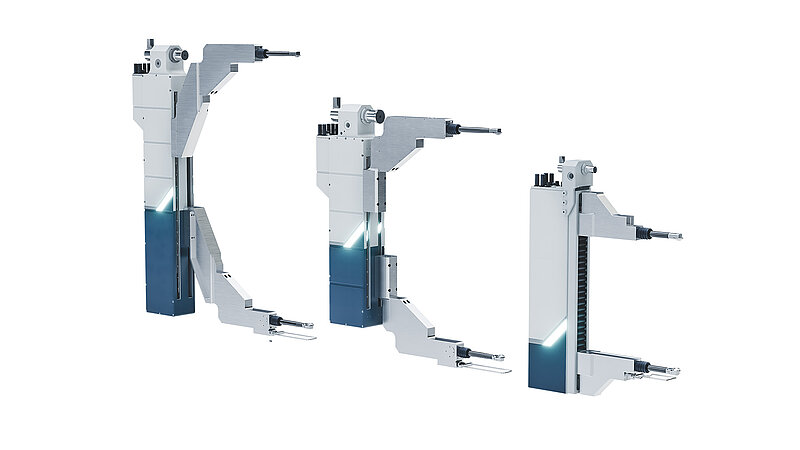

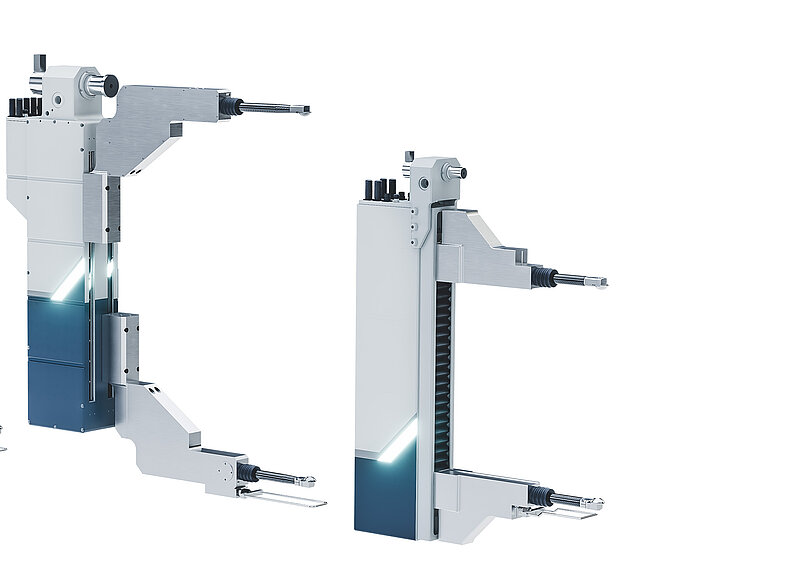

Moderne Messsysteme wie das C-Frame-Messsystem von Herkules schaffen in Kalt-, Warm- und Folienwalzwerken die Grundlage für eine wirtschaftliche und qualitativ hochwertige Produktion. Dank des kompakten, leichten und zugleich robusten Designs mit schwenkbaren Armen eignen sich die C-Frame Caliper der Größen Small und Medium von Herkules besonders für die Vermessung schmaler und schlanker Walzenprofile.
- Exakte Erfassung kleinster Durchmesser- und Profilabweichungen, was besonders bei engen Toleranzen entscheidend ist
- Konstante und erstklassige Produktqualität: Sicherstellung feinster Banddicken und Oberflächenqualitäten
- Frühzeitige Korrekturmaßnahmen reduzieren Ausschuss und Nacharbeit
- Stabile Fertigungsprozesse und maximale Ausnutzung der Produktionskapazitäten
Size L
Höchste Präzision für große Durchmesser

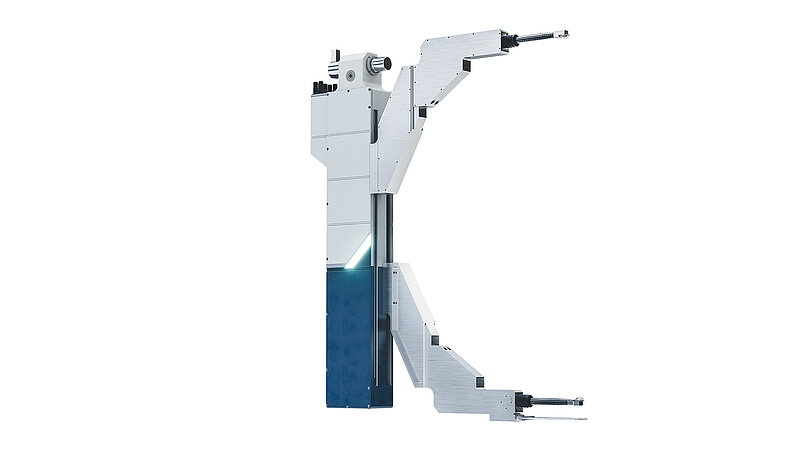

Dank ihrer hohen konstruktiven Steifigkeit und optimierten Thermostabilität eignen sich die C-Frame Caliper der Größen Large und Extra Large von Herkules besonders für große Walzendurchmesser. Sie stellen damit die ideale Lösung für Grobblechund Stahlwalzwerke dar.
- Präzise Messung auch bei hoher Masse und möglicher Durchbiegung
- Konstante Produktqualität durch die präzise Erfassung von Durchmesser- und Formabweichungen
- Langlebig und robust: Gezielte Instandhaltung reduziert das Risiko kostenintensiver Ausfälle
- Geringere Produktionskosten durch höhere Material- und Energieeffizienz
